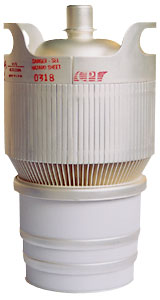

EIMAC 4CX5000A Tabung






The 4CX5000A/8170 is useful as an oscillator, amplifier or modulator at frequencies up to 220 MHz,
Class AB1 audio amplifier, or as a screen-modulated radio frequency amplifier. The rated plate
dissipation is 5 kW for most classes of services and 6 kW for Class AB operation.

Specification:
Plate Dissipation (Max.)
6,000 Watts
Screen Dissipation (Max.)
250 Watts
Grid Dissipation (Max.)
75 Watts
Frequency for Max. rating (CW)
220 MHz
Amplification Factor
4.5
Filament/Cathode
Thoriated Tungsten
Voltage
7.5 Volts
Current
75 Amps
Capacitance
Grounded Cathode
Input
120.0 pf
Output
20.5 pf
Feedthrough
0.7 pf
Capacitance
Grounded Grid
Input
56.0 pf
Output
21.5 pf
Feedthrough
0.1 pf
Cooling
Forced Air
Base
Special Coaxial
Air Socket
SK-300A/SK-360
Air Chimney
SK-306/SK-356
Boiler
---
Length
9.13 in; 231.8 mm
Diameter
4.94 in; 125.4 mm
Weight
9.5 lb; 4.3 kg
